MERGING+CLOCK

TIMING IS EVERYTHING

数字音频信号的时钟对于实现最佳保真度至关重要。Merging在处理数字设备的完美同步上积累了非常宝贵的经验。RAVENNA网络技术可以使向数字设备分发超精确的时钟信息变得更加容易,那为何不更进一步,让主时钟精确度显著提高呢?

MERGING+CLOCK不仅可以用于同步您的RAVENNA网络, 它还提供了一个高性能接口,用于直连到您的MERGING+NADAC播放器,支持自动采样率切换,还有两个10MHz同步输出用于连接其他高端设备,以及一套四个字时钟输出,用于连接我们专业合作伙伴的设备。

MERGING+CLOCK 特性

MERGING+NADAC和MERGING+PLAYER提供的卓越保真度和非凡音质已经在业界备受好评。而MERGING+POWER通过对每个电路进行电源优化,使得播放器的表现更进一步。现在,MERGING+CLOCK解决了可能影响音质表现的最后因素:主时钟

Merging旨在消除时钟短板,并根据客户预算提供了不同的选择。时钟产品包括两个版本:

CLOCK-L

低噪音版,提供超凡的精确度,频率稳定度达 +/-50ppb。
先进的时钟性能

CLOCK-U

超低噪音版,稳定度指标达到几乎不可思议的+/-20ppb。
追求极致的发烧之选!

CLOCK-U: +/-20PPB
两种MERGING+CLOCK版本,采用与Q阻尼系统耦合的仪器级晶体振荡器OXCO,使时钟的精准性登峰造极。这降低了在你的听音环境中可能出现的任何机械振动的影响。
Merging经过多年研究和实践,得出了重要的发现——短期时钟稳定性和相位噪声表现,对音质的影响至关重要。 MERGING+CLOCK为数字音频应用提供了先进的解决方案,达到7E-13级的亚秒级短期稳定性,在1Hz的偏移(LOCK-U)时低至-111dBC。比技术指标更重要的是,MERGING+CLOCK可以用纯净的声音激发你的情感,触动你的心灵。

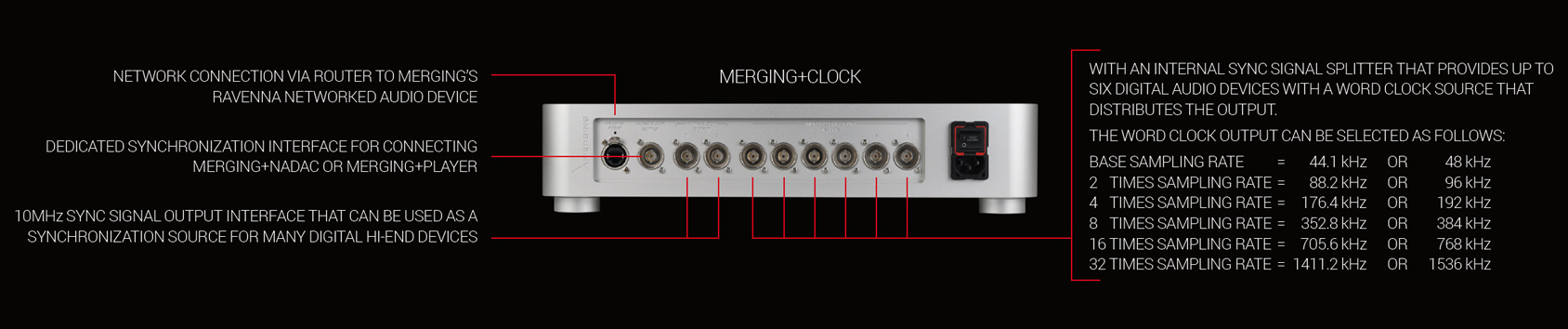

高精度时钟由许多制造商提供,对于不联网的设备有很多公认的接口标准。MERGING+CLOCK提供了三种不同的连接类型。第一个是用于RAVENNA/AES67网络的RJ45接口;旁边是一个专门的625kHz特殊接口,用于直连NADAC或PLAYER;然后是两个10MHz的BNC接口,用于连接其他高端设备,最后是四个标准的BNC字时钟接口,支持从44.1kHz到1536kHz的采样率。也就是32倍1FS!

技术规格

工作温度

推荐 0°C – 55°C (约 30°F -130°F)

工作湿度

推荐 20% RH – 70% RH

预热时间

10分钟可用
CLOCK-U:2 小时进入最佳状态
CLOCK-L:1 小时进入最佳状态

频率稳定性

CLOCK-U: +/-20PPB
CLOCK-L: +/-50PPB

10MHZ 输出 短期稳定性

CLOCK-U: 典型值7E-13
CLOCK-L: 典型值2E-12

10MHZ 输出幅度

正弦 >7dBm @ 50Ohm 负载

10MHZ 输出相位噪声典型值

CLOCK-U
-111dBC @ 1Hz
-135dBC @ 10Hz
-145dBC @ 100Hz
-155dBC @ 1kHz
-160dBC @ 10kHz
CLOCK-L
-103dBC @ 1Hz
-130dBC @ 10Hz
-140dBC @ 100Hz
-155dBC @ 1kHz
-155dBC @ 10kHz

NADAC /10MHz (N/10) 输出讯号

LVTTL 固定 625kHz

字时钟输出信号

LVTTL 44.1K – 1.536MHz

千兆以太网

AES67/RAVENNA
