国际顶级多通道DSD录音系统落户中国国家大剧院

国际顶级多通道DSD录音系统落户中国国家大剧院

今年,梦方程公司为国家大剧院提供了一套国际顶级的 Merging Pyramix 高端数字音频工作站系统。该系统由两套 Merging HORUS 流动接口箱和一台 Pyramix 数字音频工作站主机组成。一台接口箱带有48通道话筒/线路输入,另外一台接口箱带有48通道线路输出。

该套高端数字音频系统与大剧院地下三层录音棚中原有的 SSL DUALIY 48 大型模拟调音台系统相结合,成为国内首套基于 AoIP 模式的、具有48通道DSD/DXD输入输出的顶级音频录制和制作系统。该系统的引进和实施,给国家大剧院现有的音频系统带来了革命性的变革。

基于Audio Over IP传输音频

基于 Ravenna 协议的 HOURS 接口箱与 Pyramix 音频工作站系统,仅需使用一根超五类(或以上)的网线,就可以在48kHz传输384通道的输入/输出。由于采用了AoIP技术,信号可以通过交换机实现星形传输,打破了传统 MADI(64通道输入/输出)的点对点传输模式。

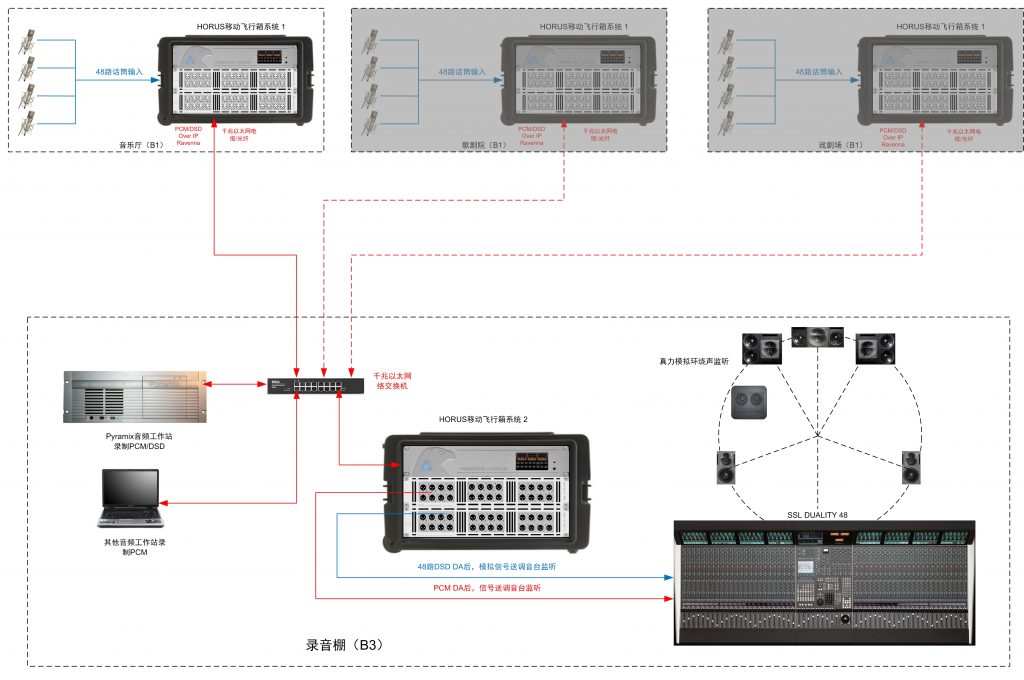

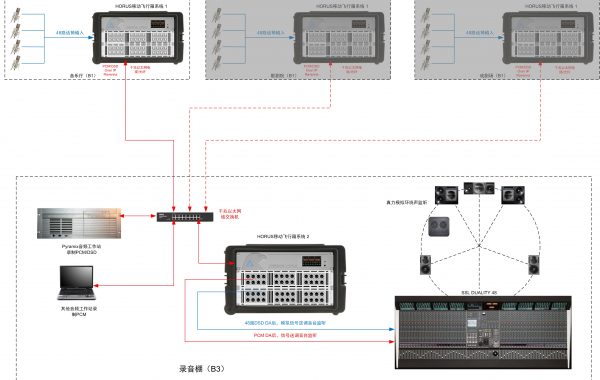

位于地下一层的音乐厅、歌剧院、戏剧场的音频信号,经由HORUS接口箱,通过剧院现有的通讯光纤网络,经由交换机,传送至地下三层的录音棚,进行现场多轨同期录制和后期制作。而且,在交换机上接入其他音频工作站系统,即可实现共享前端HOURS接口箱的所有音频信号。从而,便捷地与Pyramix数字音频工作站实现双机或多机热备份。

通道数量和音频质量均得到显著提高

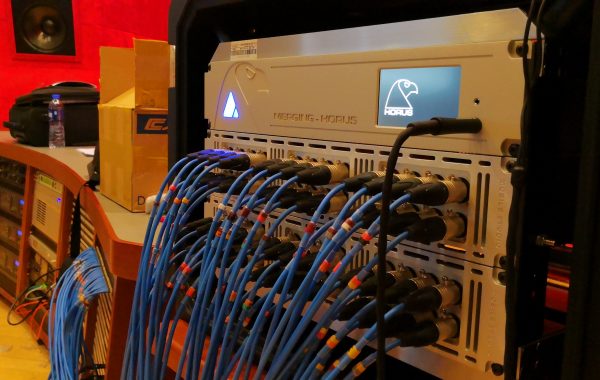

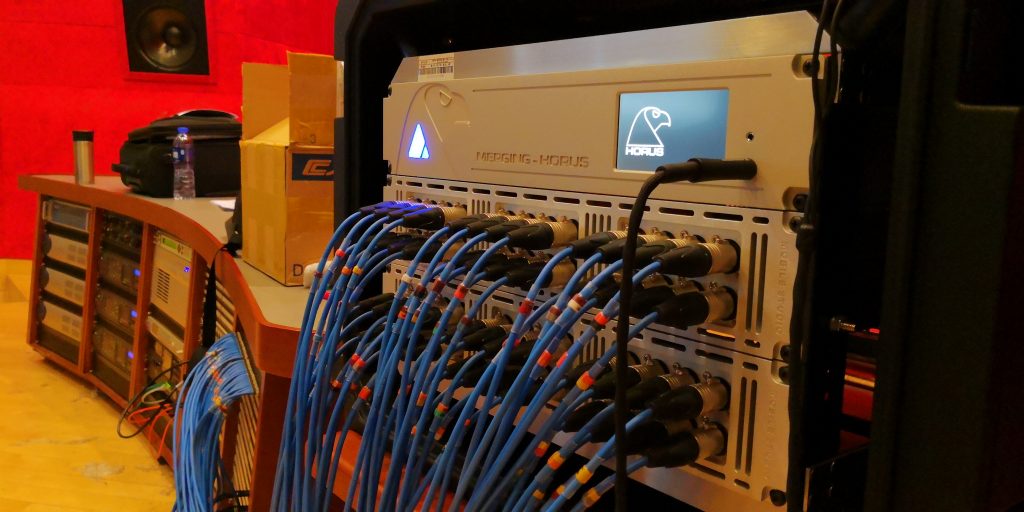

HORUS 接口箱中配置有极高品质的48通道话筒/线路输入接口,其AD转换技术指标,在PCM情况下,可达352.8kHz/384kHz,还可支持DXD/DSD64/DSD128/DSD256 等目前最高采样频率的数字音频。这48通道的音频信号,均可通过网络传送至并记录于地下三层的 Pyramix 音频工作站中,并可在音频工作站界面上,直接对话放端口进行遥控控制。

由于配置了 Pyramix 最强大的MassCore 扩展软件包,该软件可以同时录制多达64轨DSD音频信号。在此基础上,若传送PCM信号,HORUS 还具有额外的64通道MADI和24通道AES输入/输出接口。因此,目前的音频系统可支持的DXD/DSD通道数量为48通道,PCM 在采样率为48kHz/44.1 kHz时是136通道,采样率为96 kHz/88.2 kHz时是92通道,采样率为192 kHz/176.4 kHz时是70通道。

如此多的通道数量,并支持384kHz的PCM及最高品质的DXD/DSD,无论是通道数量还是信号品质,都已完全能够满足目前所有现场演出和录制的需求。即使是现场演出,也完全可以采用高采样、多通道的方式,把品质最高、最原始的音频信号记录下来。

与SSL DUALITY 48大型模拟调音台组成顶级音频系统

众所周知,DSD数字音频信号,具有极高的采样频率。目前最高可以达到CD采样的256倍,即每秒采样频率为11.2896MHz。这可以说是目前最为接近模拟音频信号的数字音频信号了。但由于其特殊的量化方法,即1bit量化,所以在使用DSD格式录音时,是无法在工作站上进行混合监听的。

也就是说,若数字音频工作站记录了8通道DSD信号,那么在数字音频工作站内,是无法将这8通道DSD数字音频信号混合为立体声或环绕声输出的,而只能是原封不动的输出8通道DSD信号至外部DA转换器,转换为模拟音频信号后进入调音台,从调音台上做混合监听。

而且,由于DSD是极高品质的数字音频信号,保留了最多的模拟音频信息,所以目前所有的数字调音台(最高只能支持到96kHz)都不能胜任这个工作,只有高端的模拟调音台才可以。这也是目前制约DSD录音普及的一个重要原因。

由于上述技术限制,无论是国外还是国内,虽然DSD的用户有不少,但通常都是通路规模较小(通常为8通道)并以母带制作为主要工作的系统。只有极少的顶尖大规模录音棚,才拥有高端模拟调音台系统。

我国著名的录音师李大康老师,早在 2014 年就曾经做过32轨DSD256录制的实验,当时基于一个小型的8通道 SONASAX 模拟调音台,监听8路主要话筒的信号。而其他信号无法在录音时进行监听,因此那次实验也留下了一些遗憾。

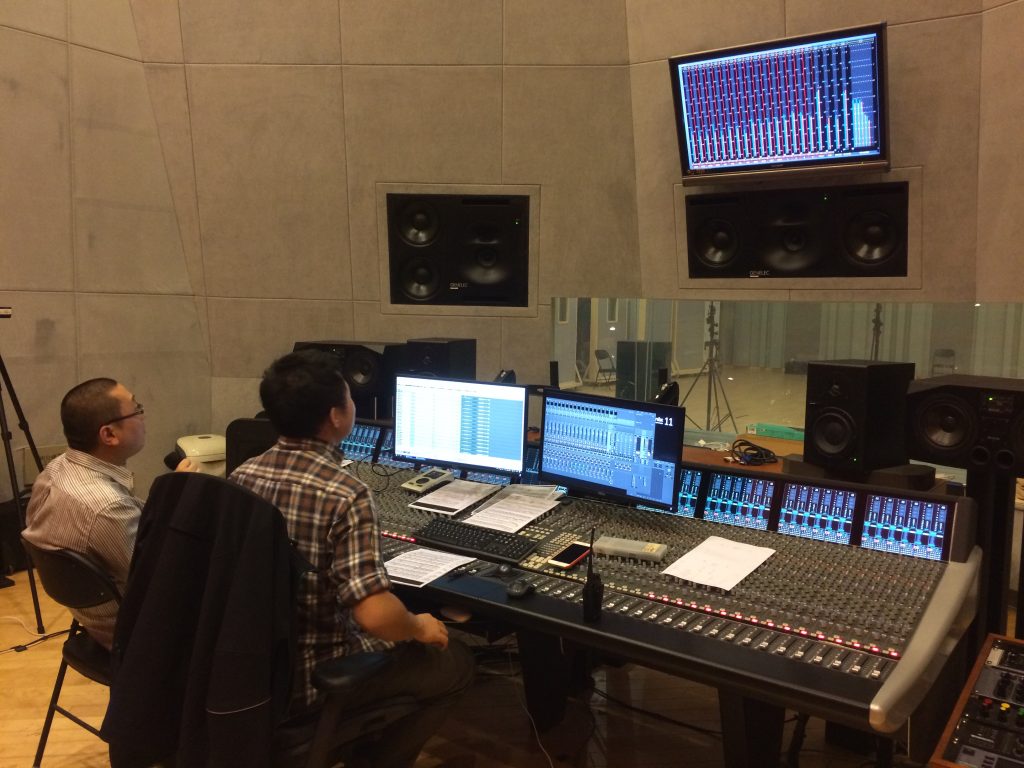

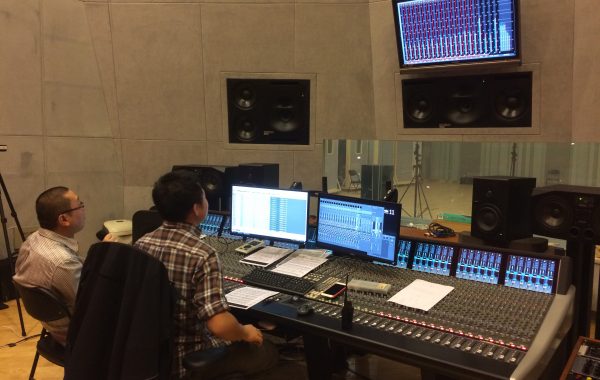

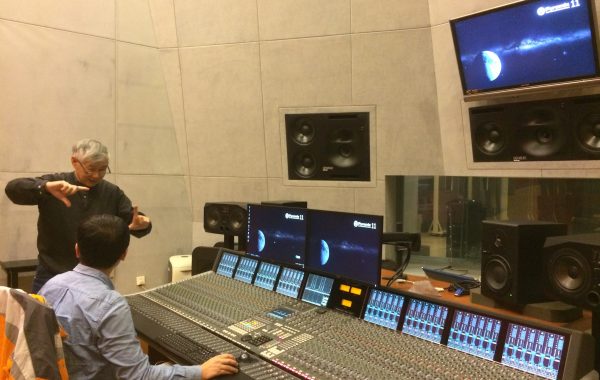

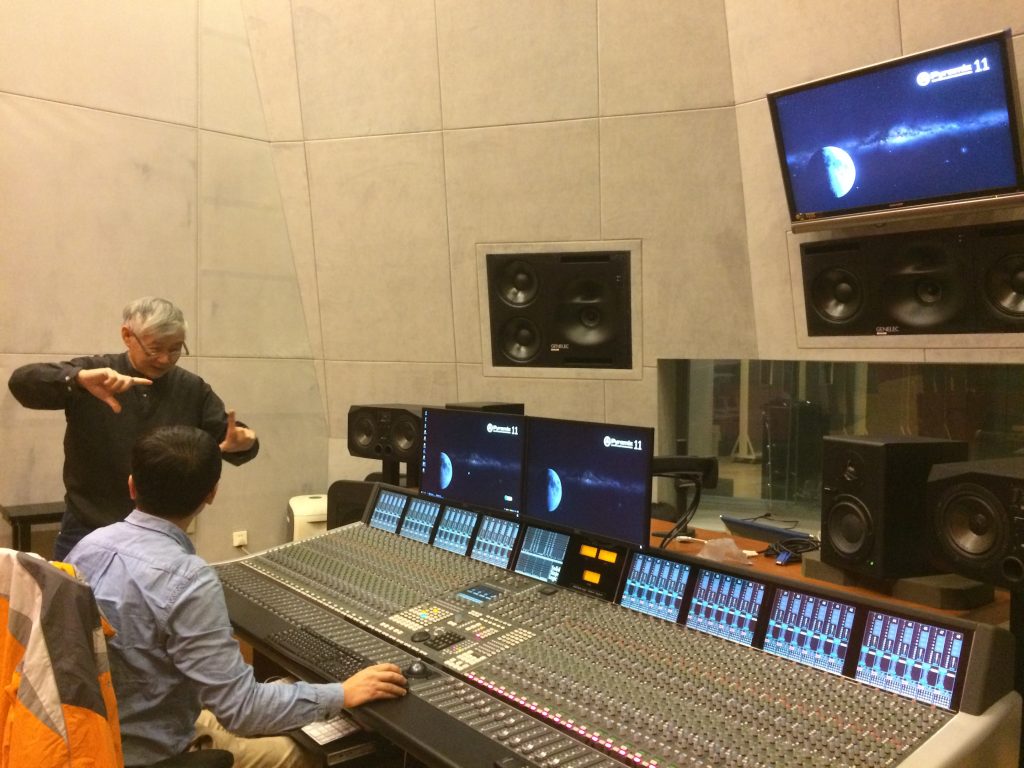

国家大剧院地下三层的录音棚,在建设之初就配置了世界顶级的 SSL DUALITY 48数控模拟调音台以及纯模拟的环绕声和立体声监听系统。仅就模拟调音台和监听系统来讲,就已位于世界前列。

此次加入了 Merging Pyramix 数字音频工作站系统,通过HORUS音频接口箱,把48通道DSD/DXD信号DA转换为模拟线路信号,将高频响应接近100kHz的模拟信号送入SSL DUALITY 48调音台,完美地实现了48轨DSD信号在高端模拟调音台上的混合监听。

系统建成后首次管风琴录音,也验证了这套系统的优越性。来自中国音乐学院的曹勐老师激动的说:“很久都没有听到模拟像位器的电声染色了!”

作为我们国家顶级的艺术表演殿堂,这套系统将为中国国家大剧院记录下来最为真实,最为美妙的声音!
