基于AoIP技术进行多通道音频信号远距离传输

在体奥动力的鼎力支持下，上海东方传媒技术有限公司（SMT）团队与杜比公司合作，进行杜比全景声、环绕声、立体声独立制作并进行直播。这是国内在体育赛事直播制作中首次尝试杜比全景声及基于Audio over IP技术进行现场分轨多通道信号的远距离传输，也是国内电视转播在声音制作方面的全新突破。在此次直播中，AoIP技术基于Merging Horus音频接口箱得以实现。

制作播出系统的音频信号传输路径详见下图：

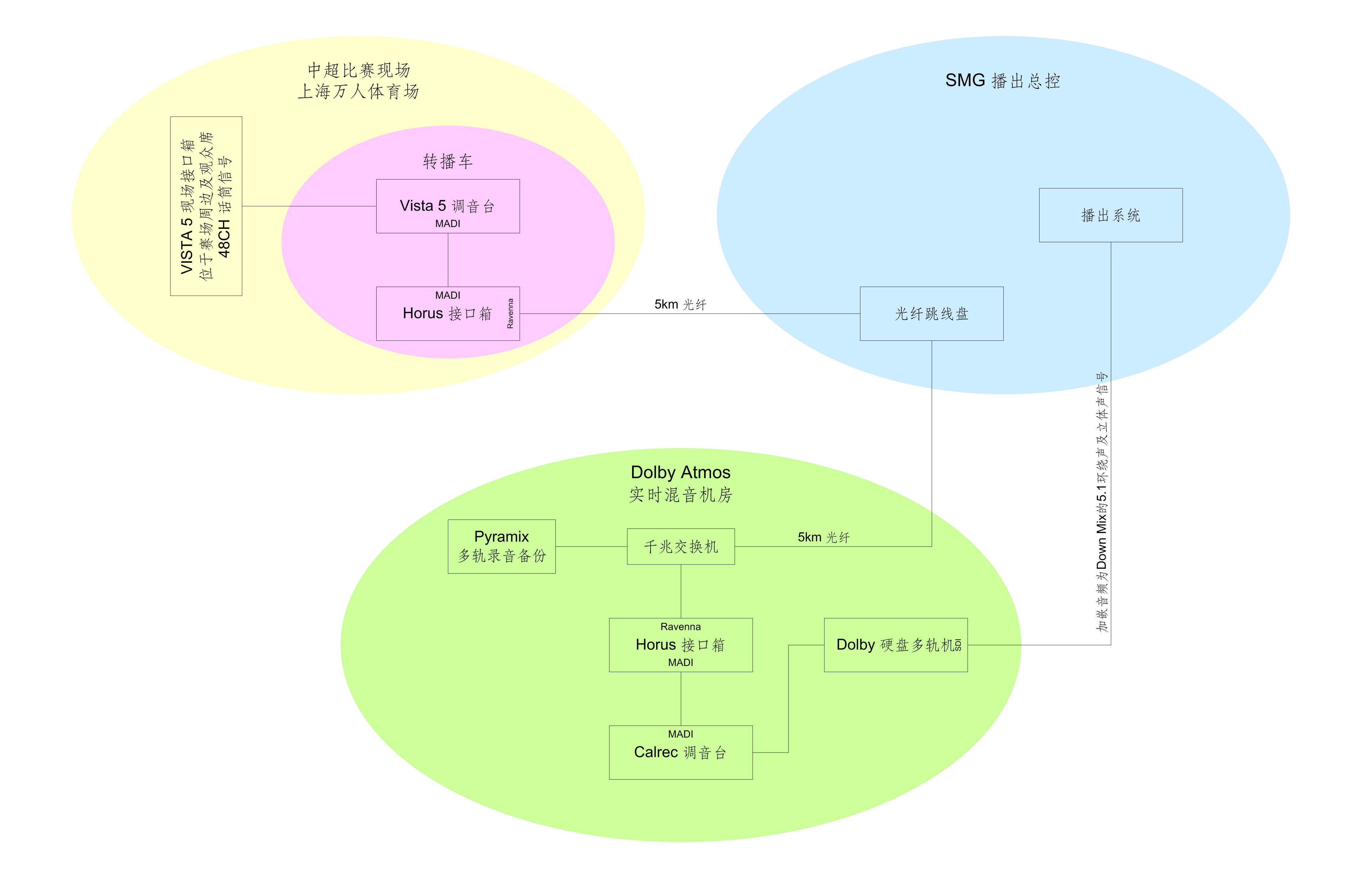

音频系统示意图

在直播现场，转播车停泊于体育场旁。通过布设于赛场周边及观众席的音频接口箱，将现场48路话筒信号传输至转播车上的调音台，并通过MADI使Horus接口箱共享前端话筒信号。

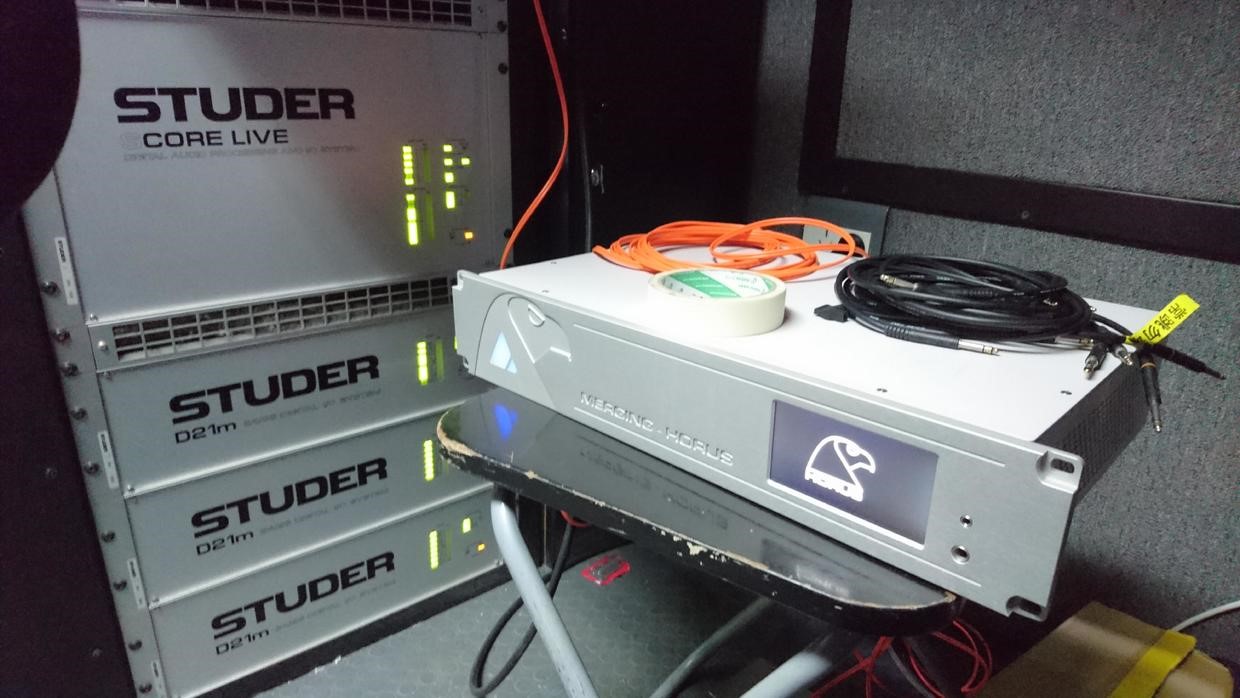

现场转播车中的Horus音频接口箱

转播车距离播出总控机房大约5公里，播总控机房距离Dolby Atmos实时混音机房也大约有5公里。通过位于播总控的光纤跳线盘，转播车中的Horus基于Ravenna协议，将现场分轨音频信号传输至10公里以外位于Dolby混音机房中的Horus接口箱，从而进行多格式的混音制作。

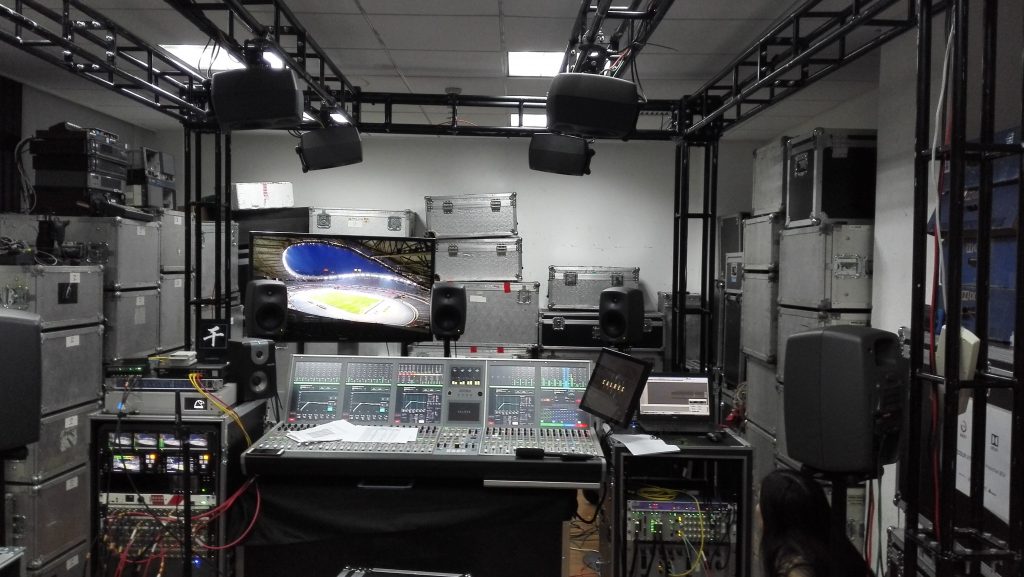

Dolby Atmos全景声混音机房，这里设置了另一台Horus音频接口箱

在混音机房中，除了Dolby Atmos全景声格式的混音外，同时Down Mix制作5.1环绕声及立体声的版本，并送往总控，进行播出。此外，为提高安全性，在该机房同时使用Pyramix数字音频工作站进行多轨录制备份。

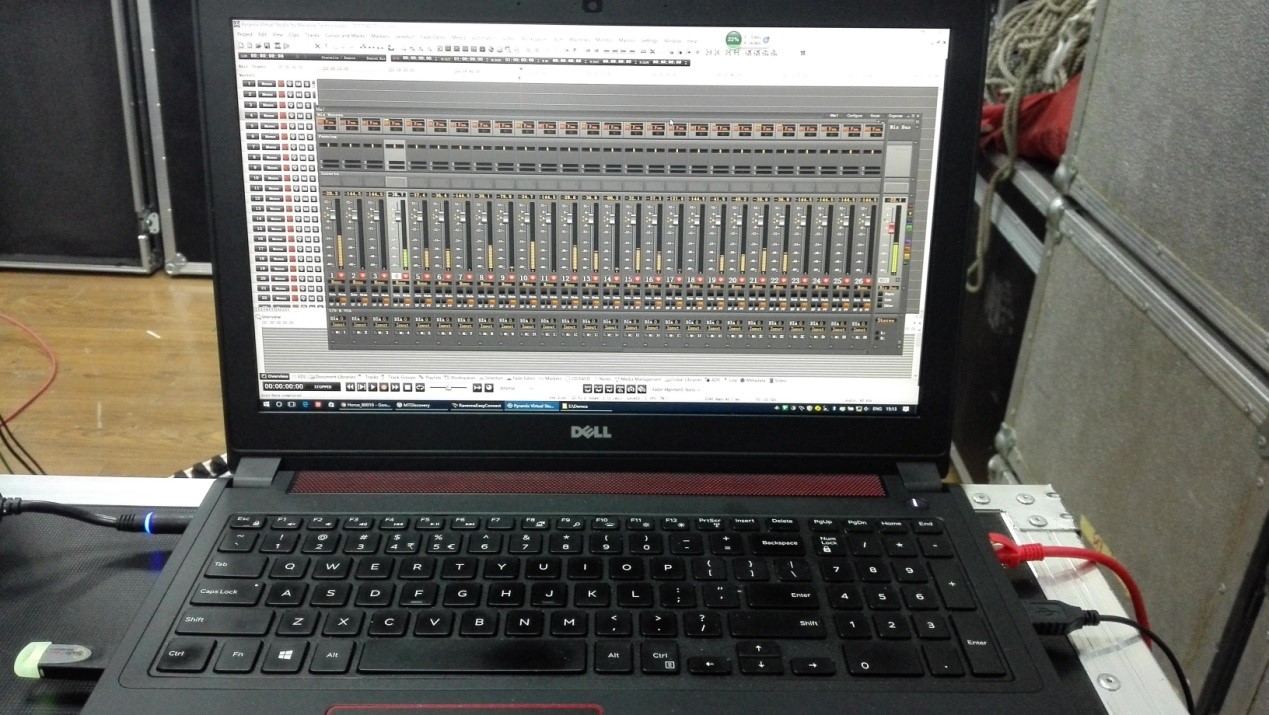

用于多轨录制备份的Pyramix数字音频工作站

注：本文部分转自《亚冠全景声震撼来袭 顶级声画体验如临其境》。
